你每天刷的手机，屏幕与机身严丝合缝；医院里的微创机器人，能抵消医生的手抖； 激光切割机雕琢金属，误差比头发丝还小 —— 这些 “神仙操作” 的背后，都藏着同一个 “低调大佬”：伺服驱动器！
可能 90% 的人没听过它的名字，但它却是工业界的 “翻译官”。今天就用大白话拆解这个黑科技，看看它到底有多牛！
一、 先搞懂：伺服驱动器到底是干啥的？
伺服驱动器又称为“伺服控制器”、“伺服放大器”，其主要在控制器与执行机构之间起到承上启下的作用。
图1 伺服驱动器相对位置示意图（图片来源于三菱电机官网）
具体来说，伺服驱动器是控制器与执行机构之间的“翻译官”，既要把控制器输出的弱电控制指令（如位置、速度信号）精准“翻译”成执行机构能识别的强电驱动信号（如三相交流电），又要结合传感器的反馈信号实时修正输出，确保执行机构严格跟随指令动作。想象你开车去超市：
你（控制器）：目标是“到超市门口”（下达目标指令）；
导航系统（伺服驱动器）：把“到超市”翻译成“右转上高架，然后第三个路口左转” （转化为执行机构能懂的驱动信号）；
你的车（执行机构）：根据导航指令行驶，但路上可能会堵车或绕路（实际运行误差）；
实时反馈：导航系统通过GPS（传感器）不断检查你的位置，如果走错路，导航系统会说：“掉头！前面有拥堵！” （实时反馈调整）；
最终：你准确到达超市（机械动作达标）。
这一过程包含了伺服驱动器运行时“指令→规划（驱动）→执行→反馈→调整”的完整闭环。
伺服驱动器的结构较为复杂，一般可分为控制板、功率板以及结构支架三大部分。其中，控制板的核心部件为FPGA芯片、MCU芯片，主要功能是处理运算、外部信号对接等。功率板的核心部件为变压器、IPM、IGBT、电容、整流桥，主要功能是提供伺服驱动器所需的各种电压、负责电流输出、驱动执行机构等。
图2 伺服驱动器内部结构（图片来源于奥通Aicortech）
二、不同场景，对应不同 “技能款” 伺服驱动器！
就像不同场景需要不同车型，如家用车、货车、赛车，伺服驱动器也有 “专属分工”。根据适配电源、控制信号处理方式及通信模式的差异，伺服驱动器可分为多个品类，不同品类凭借独特技术特性适配多样化工业场景。
表1: 伺服驱动器主要类型
1. 按电源分：直流 vs 交流（基础款 vs 主流款）
直流款：低压小功率（0.1-5kW），成本低，适合 AGV 小车、家用自动化设备，老设备改造常用它；
交流款：工业主流！效率超 90%，功率覆盖 0.5-100kW，无电刷磨损，机床、机器人、装配线都靠它撑场面。
按适配电源类型划分，直流与交流伺服驱动器是最基础的分类。直流伺服驱动器以直流电源为输入，通过PWM脉宽调制技术调节输出电压，结构简单且成本较低，但其功率范围通常局限于0.1-5kW，效率相对偏低。这类驱动器适配低压小型直流伺服电机，广泛应用于AGV小车、实验室精密仪器、小型家用自动化设备等低压场景，同时也是老旧设备改造的常用选型。
交流伺服驱动器则以单相220V或三相380V交流电为输入，采用矢量控制技术精准调控电机电流，效率可达90%以上，功率覆盖0.5-100kW，且无电刷磨损问题。作为当前工业领域的主流类型，其适配的交流永磁同步伺服电机可满足机床加工、机器人关节、自动化装配线等中大功率高精度场景的需求。
2. 按信号处理分：模拟 vs 数字（过时款 vs 进阶款）
模拟款：成本极低，但精度差、抗干扰弱，只能用于简易输送线、小型风机，现在快被淘汰了；
数字款：精准王者！定位误差 ±1 脉冲，支持位置 / 速度 / 力矩三模式切换，还能自诊断故障，电子贴片机、多轴切割机都离不开它。
从控制信号处理方式来看，模拟式与数字式伺服驱动器呈现明显的技术迭代特征。模拟式伺服驱动器通过处理0-10V电压、4-20mA电流等模拟信号实现控制，布线简单且成本极低，但控制精度差、抗干扰能力弱，仅适用于小型风机、简易输送线等对精度要求不高的低端场景，目前已逐步被数字式驱动器替代。
数字式伺服驱动器以DSP数字信号处理器为核心，通过PID调节、误差补偿等数字化算法处理信号，定位误差可精准至±1脉冲，且支持位置、速度、力矩三种控制模式切换，具备故障诊断、参数自整定等丰富功能。其抗干扰能力与扩展性优势显著，广泛应用于电子元件贴片机、频繁启停的冲床、多轴联动切割设备等中高端场景。
3. 数字款再细分：通信模式决定 “协同能力”
脉冲指令型：基础款，控制简单、成本可控，适合小型数控机床、点胶机等单轴 / 低同步需求场景；
现场总线型：能连接多台设备，减少布线，支持数据反馈，物流线、印刷机、纺织机常用；
工业以太网型：高端款！微秒级同步，能驱动上百轴协同，半导体设备、激光切割机、高端机器人的 “核心标配”。

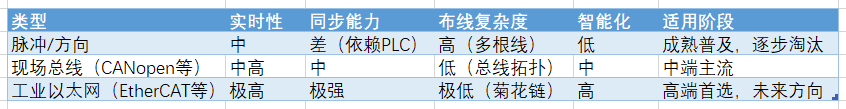

表2: 数字式伺服驱动器按通信模式细分
根据通信模式的差异，数字式伺服驱动器一般可进一步细分为脉冲指令型、现场总线型和工业以太网型三大类，它们各自适配不同的应用场景，共同支撑起从基础定位到高端协同的多元化控制需求。当然，一台数字式伺服驱动器也可支持多种通信模式。
脉冲指令型是数字式伺服驱动器中应用最为广泛的基础类型，其通信核心是通过接收上位控制器（如PLC、运动控制器）发送的脉冲信号实现精准定位。具体而言，脉冲数量直接对应电机转动的位移量，脉冲频率则决定电机的运行转速，配合方向信号或CW/CCW双脉冲信号可控制转动方向，同时搭配开关量信号完成使能、急停等基础逻辑控制。该类型控制逻辑简洁、成本可控，定位精度依赖脉冲信号质量，非常适合单轴运动或多轴联动但同步性要求不高的场景，如小型数控机床、点胶机、贴标机等中低端精密设备。
现场总线型伺服驱动器通过专用的现场总线协议构建通信网络，实现驱动器与上位系统及其他设备的双向数据交互。其采用串行通信方式，可在一根总线上连接多台驱动器，减少布线成本并提升系统集成度，常见的总线协议包括CANopen、DeviceNet、Profibus等。这类驱动器不仅能传输控制指令，还可实时反馈电机转速、转矩、故障状态等关键数据，支持多轴协调控制，抗干扰能力优于脉冲指令型。由于成本适中、兼容性强，现场总线型广泛应用于物流输送线、印刷设备、纺织机械等中低速自动化生产线，满足多设备协同的基础需求。
工业以太网型作为当前高端应用的主流类型，以以太网为基础，通过标准化的高速通信协议实现高效数据传输。主流协议如EtherCAT、Profinet、EtherNet/IP等，具备微秒级的实时性和极高的同步精度，可实现数十甚至上百轴的精准协同控制。相较于前两类，工业以太网型驱动器的通信带宽更大，不仅能完成指令下发和状态反馈，还支持远程参数配置、在线故障诊断和预测性维护等高级功能。其在对实时性和同步性要求严苛的场景中表现突出，如半导体制造设备、激光切割机、工业机器人、高端数控机床等精密制造领域。
三、无处不在的 “精准担当”：这些场景都有它！
从工厂到医院，从民生产品到高端制造，伺服驱动器的身影藏在各个角落：
数控机床：驱动刀具微米级定位，确保零件加工公差达标；
工业机器人：控制机械臂伸缩、旋转，完成精准装配、涂胶等作业；
医疗设备：让 CT 扫描仪、MRI 稳定运行，还能控制呼吸机的气体流量；
新能源产业：把控电池极片裁切、电芯堆叠的精准走位，助力产能提升；
智能物流：让 AGV 小车灵活转向、精准停靠，适配复杂仓库路径。
伺服驱动器除了在以上关键领域发挥着不可替代的作用，在其他行业的应用场景也是不胜枚举，如表3所示：
表3: 伺服驱动器应用场景
伺服驱动器的应用场景之广，彰显了其在当代工业控制领域中不可或缺的地位。伺服驱动器是现代工业控制的核心部件，它通过精准规划执行机构的转动速度、方向和位置，确保设备动作的准确性。无论是高速加工、精密定位，还是复杂轨迹的执行，伺服驱动器都能将控制指令转化为稳定的机械动作，并通过实时反馈不断调整误差。它支撑着从生产制造到医疗设备、从自动化流水线到智能机器人等广泛领域，是保障工业设备高效、可靠运行的关键技术。没有它，许多精密设备将无法实现高精度作业，现代工业的自动化和智能化进程也将受到严重限制。
